香港T4机房中的网络起着承上启下的作用，将计算和存储资源连接在一起，并以服务的形式对内部及外部的用户提供数据访问能力。虽说网络建设和运维投入远比机房基础建设、服务器设备、存储设备、应用开发及运维小，但大家最怕它出现性能问题或故障长时间不能恢复，因为网络一旦不可用，意味着一切服务都将停止。因此，设计运维一张高性能、高可靠的网络是网络架构及运维团队的首要目标。

数据中心10G/40G网络架构

主要设计理念：

a 核心设备全线速高性能转发，核心之间不互联，采用Fabric架构，隔离核心故障，

最大程度降低核心故障影响;

b 三层路由组网，通过ECMP提高冗余度，降低故障风险;

c 通过TOR上的服务器接入数量和上联40G链路数量控制单TOR收敛比，通过提高核心设备接口密度扩展单集群服务器规模。

注：千兆网络已跟不上业务发展，本文不再涉及。

适用网络架构设计架构特性

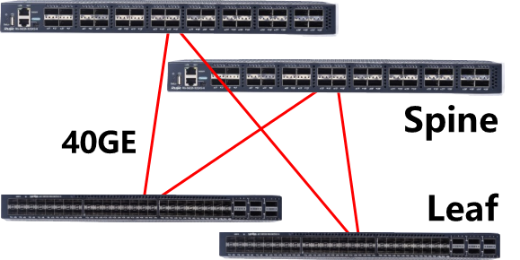

中小型

(集群规模300-1000台)

每台TOR 2*40GE上联2核心，OSPF组网;

IDC内收敛比6:1，集群带宽1.5Tbps ;

上联带宽根据集群规模灵活配置。

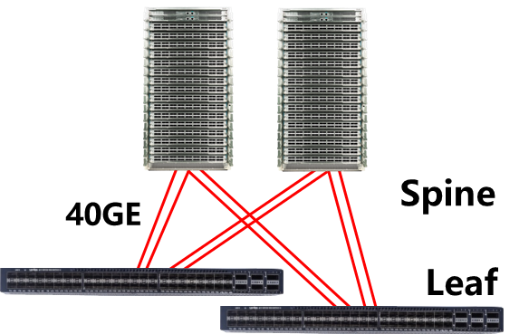

中型

(集群规模1000-10000台)

每台TOR 4*40GE上联2核心，OSPF或BGP组网;

IDC内收敛比3:1，集群带宽30Tbps ;

上联带宽根据集群规模灵活配置。

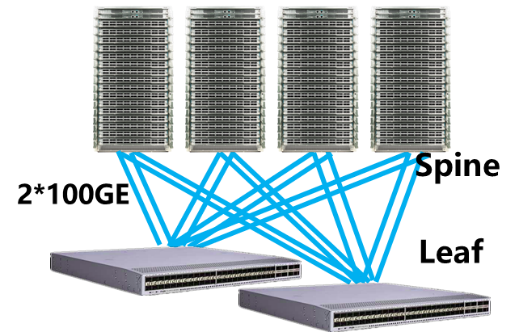

大型

(集群规模5000-20000台)

每台TOR 4*40GE上联4核心，BGP组网;

IDC内收敛比3:1，集群带宽60Tbps;

上联带宽根据集群规模灵活配置。

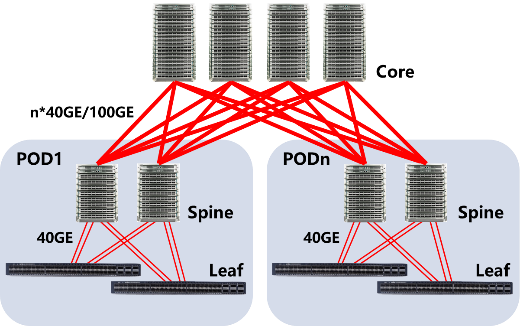

超大型

(集群规模20000+台)

单POD集群规模300-1000台，数据中心集群规模20000+，BGP组网;

POD内收敛比6:1或3:1，单POD集群带宽1.5Tbps;

上联带宽根据集群规模灵活配置。

数据中心25G/100G网络架构

与10G/40G网络一致，主要变化在于：

a 下行链路由10G变为25G，提升至2.5倍;

b 上行链路每端口由40G变为100G，提升至2.5倍;

c 下一代主流芯片方案实现为48*25GE+8*100GE(Broadcom TD3)，上行收敛比提升为1.5:1。

下面仅以大型数据中心为例做组网说明：

适用网络架构设计架构特性

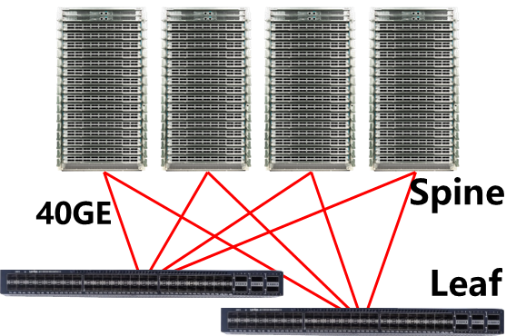

大型

(集群规模5000-10000台)
